一、VISHAY钽电容封装尺寸
|
字母代码 |
尺寸代码 |
长度L |
宽度W |
厚度H |
|
A |
3216 |
3.2±0.2 |
1.6±0.2 |
1.6±0.2 |
|
B |
3528 |
3.5±0.2 |
2.8±0.2 |
1.9±0.2 |
|
C |
6032 |
6.0±0.3 |
3.2±0.3 |
2.5±0.3 |
|
D |
7343 |
7.3±0.3 |
4.3±0.3 |
2.8±0.3 |
|
E |
7343H |
7.3±0.3 |
4.3±0.3 |
4.0±0.3 |
|
P(不常用) |
2012 |
2.0±0.003 |
1.25±0.2 |
1.2±0.1 |
二、型号表示方法
293D 107 X9 010 D 2 W
① ② ③ ④ ⑤ ⑥ ⑦
① 表示系列，VISHAY 有293D 和593D 两个系列，293D表示普通钽电容，593D表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。
② 表示电容的容量，范围从0.1UF----680UF
③ 表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）
④ 表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V
⑤ 表示钽电容的尺寸大小，有A、B、C、D、E、P 五种尺寸
⑥ 表示电容的焊点材料，一般是镍银和钯银
⑦ 表示包装方式，有两种包装方式，7 寸盘和13 寸盘

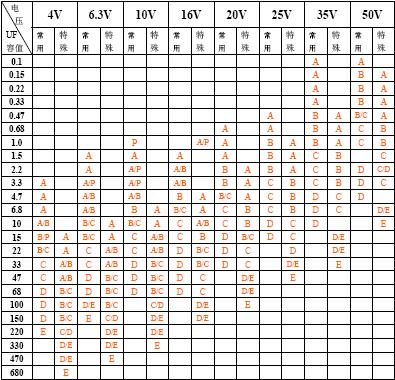

三、容量与电压和尺寸的范围关系表
293D普通钽电容

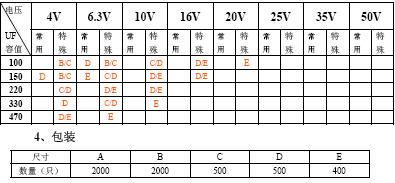

593D 低阻抗系列（通用低阻抗钽电容为100UF----470UF）
